Trong hơn một thập kỷ làm nghề cầm kìm, cầm dũa, câu cửa miệng tôi thường nghe nhất từ khách hàng là: “Anh ơi, sao xe em khóa cổ cẩn thận rồi mà trộm bẻ cái rụp là xong?”. Sự thật là, hầu hết chúng ta chỉ biết đút chìa vào và vặn, chứ rất ít người hiểu bên trong cái cục kim loại nhỏ bé đó có gì.
Hiểu rõ cấu tạo chi tiết ổ khóa xe máy cơ và ổ khóa Smartkey không phải là lý thuyết suông. Nó là “vũ khí” giúp bạn biết được điểm yếu chí mạng của xe mình, từ đó có cách sử dụng bền bỉ hơn, và quan trọng nhất là bảo vệ tài sản trước thời đại “đạo chích” lộng hành.
Hôm nay, dưới góc độ của một người thợ ngày nào cũng “mổ xẻ” hàng chục ổ khóa, tôi sẽ bóc tách chi tiết “nội tạng” của hai hệ thống khóa phổ biến nhất hiện nay. Nếu bạn từng là nạn nhân của trộm cắp, hãy đọc thêm bài viết Cách nhận biết ổ khóa xe máy bị vam phá hỏng để có thêm kinh nghiệm xử lý thực tế.

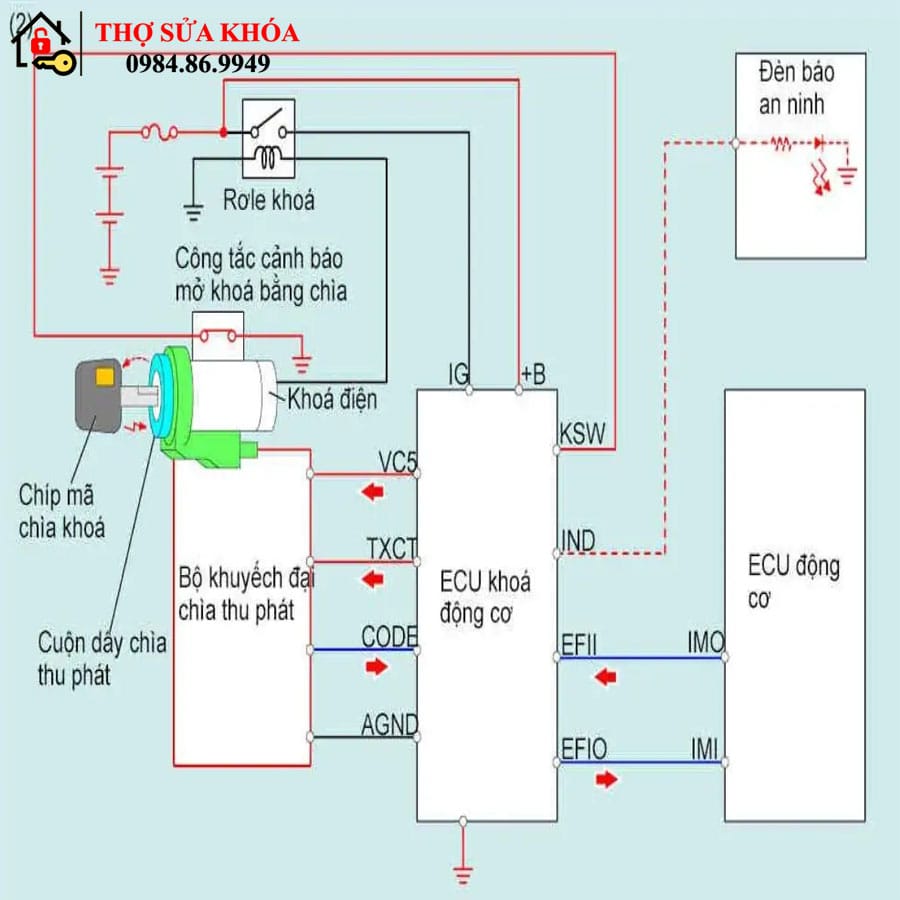

1. Cấu tạo chi tiết ổ khóa xe máy cơ (Truyền thống)
Ổ khóa cơ là loại sử dụng chìa khóa kim loại (răng cưa, 4 cạnh, 6 cạnh hoặc 8 cạnh) cắm trực tiếp vào rãnh để vặn nổ máy. Dù là dòng Wave, Sirius bình dân hay SH đời cũ, cấu tạo cơ bản của chúng đều tuân theo nguyên lý cơ học thuần túy.
Các bộ phận chính của cụm khóa cơ
Một cụm ổ khóa cơ hoàn chỉnh thường bao gồm 4 phần cốt lõi:
- Vỏ ổ khóa (Housing): Khối kim loại bên ngoài (thường làm bằng hợp kim Atimon đúc), có nhiệm vụ bảo vệ các chi tiết bên trong và cố định cụm khóa vào sườn xe (cổ phốt).
- Lõi khóa (Cylinder/Ruột khóa): Đây là trái tim của hệ thống. Lõi khóa là một trục hình trụ xoay được nằm gọn trong vỏ ổ khóa. Dọc theo chiều dài của lõi có rãnh cắm chìa khóa.
- Hệ thống lá nhíp/Bi khóa (Wafers/Pins): Nằm rải rác bên trong lõi khóa là các lá nhíp nhỏ bằng đồng hoặc bi thép, được đẩy bởi các lò xo siêu nhỏ. Đây chính là “mật mã” cơ học. Khi rút chìa ra, các lá nhíp này sẽ nhô lên, kẹt vào rãnh của vỏ ổ khóa, làm lõi khóa bị kẹt cứng (khóa).
- Công tắc điện (Ignition Switch): Nằm ở phần đuôi của cụm khóa, nối với hệ thống dây điện (dây nguồn, dây IC, dây mass…). Khi lõi khóa xoay, nó sẽ kéo theo tiếp điểm đồng bên dưới chập vào nhau, đóng mạch để cấp điện cho toàn xe.
- Chốt khóa cổ: Một thanh thép dày tích hợp ở thân ổ khóa. Khi bạn vặn chìa sang chế độ “Lock”, trục cam bên trong sẽ đẩy thanh chốt này cắm thẳng vào lỗ trên trục cổ xe, ngăn cản việc bẻ lái.
Nguyên lý hoạt động “Khớp lệnh”
Khi bạn cắm chìa khóa zin vào, các răng cưa trên chìa sẽ tì vào và đẩy các lá nhíp đồng chìm xuống (hoặc nâng lên) vừa đúng bằng mặt phẳng của lõi khóa (Cylinder). Khi tất cả các nhíp đã nằm phẳng, lõi khóa không còn bị kẹt với vỏ ngoài nữa, cho phép bạn xoay chìa dễ dàng để đóng tiếp điểm điện hoặc rút chốt khóa cổ.
Yếu điểm chí mạng của ổ khóa cơ
Chính cấu tạo cơ học này lại sinh ra khe hở cho kẻ gian. Vam phá khóa (đoản) được chế tạo từ thép cường lực. Khi trộm cắm đoản vào và bẻ mạnh bằng đòn bẩy, sức mạnh cơ học sẽ lập tức nghiền nát toàn bộ các lá nhíp đồng mỏng manh bên trong. Nhíp vỡ vụn đồng nghĩa với việc lõi khóa quay tự do, và xe sẽ bị mất cắp chỉ sau 3 giây.
Nếu ổ khóa của bạn bị lỏng, chìa nào cắm vào cũng vặn được, đó là do lá nhíp đã bị mòn. Xem ngay hướng dẫn Bảng giá thay ruột ổ khóa xe máy chính hãng bảo hành 2 năm để khắc phục ngay trước khi quá muộn.

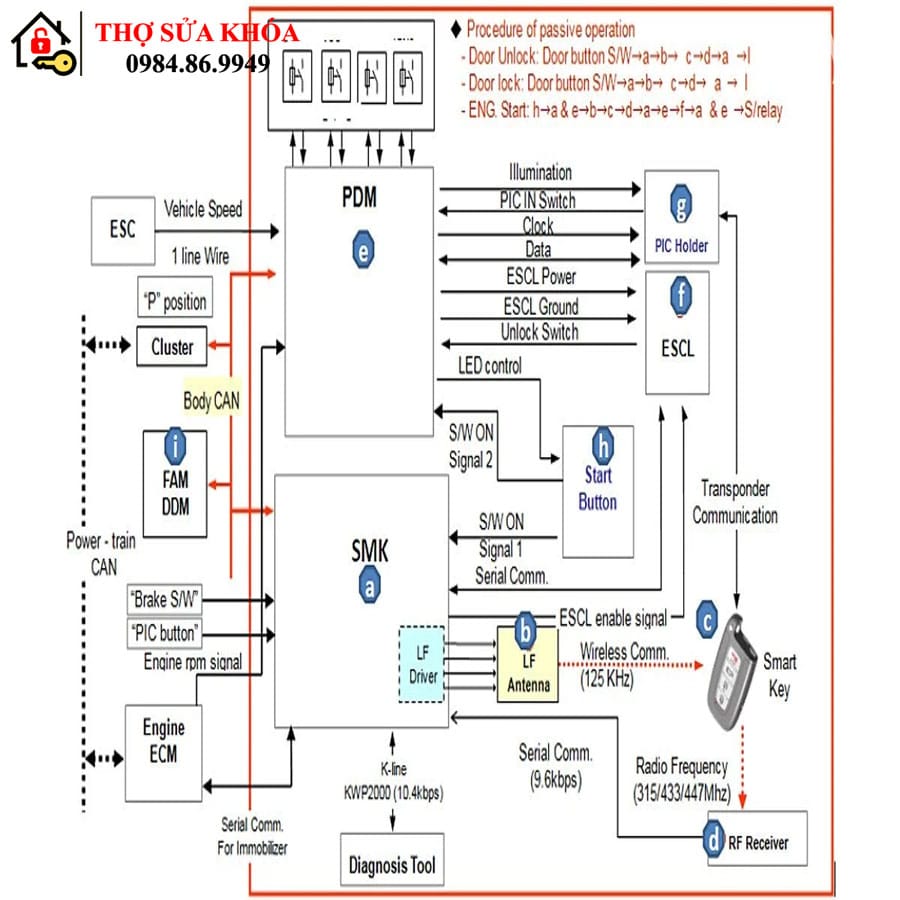

2. Cấu tạo chi tiết ổ khóa Smartkey (Khóa thông minh)
Để khắc phục yếu điểm “bạo lực vật lý” của khóa cơ, Honda và Yamaha đã tung ra công nghệ Smartkey. Cấu tạo chi tiết ổ khóa Smartkey hoàn toàn loại bỏ lỗ cắm chìa, chuyển sang sử dụng công nghệ nhận diện qua sóng vô tuyến (RFID).
4 Thành phần cốt lõi của hệ thống Smartkey
Smartkey không chỉ là một cái núm vặn, nó là một hệ thống điện tử đồng bộ gồm 4 bộ phận “nói chuyện” liên tục với nhau:

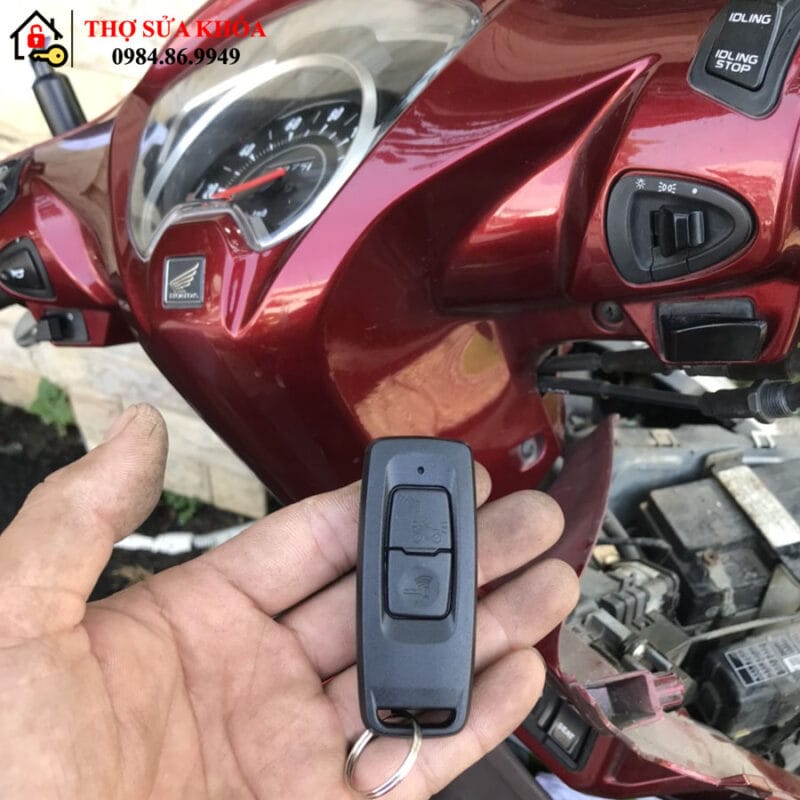

- Thiết bị điều khiển cầm tay (FOB / Remote): Chiếc chìa khóa nhựa bạn cầm trên tay. Bên trong chứa một bảng mạch nhỏ, pin CR2032 và một con chip phát sóng chứa mã ID duy nhất.
- Cụm khóa thông minh (Knob / Mặt súng): Là phần bạn thao tác trên xe (núm vặn). Nó thay thế hoàn toàn lõi khóa cơ truyền thống. Bên trong cụm này có một cuộn dây nam châm điện (Solenoid).
- Bộ điều khiển khóa thông minh (SCU – Smart Control Unit): Được ví như “bộ não” của hệ thống khóa, thường được giấu sâu dưới dàn áo. SCU nhận tín hiệu sóng từ FOB, kiểm tra mã ID, và ra lệnh cho các bộ phận khác.
- Bộ điều khiển động cơ (ECU / ECM): Chịu trách nhiệm điều khiển hệ thống phun xăng và đánh lửa của xe. Nó được đồng bộ mã bảo mật (Mã ECM ID) với SCU.
Nguyên lý bảo mật 2 lớp “Bất khả xâm phạm”
Sự an toàn của Smartkey nằm ở cơ chế xác thực 2 bước cực kỳ chặt chẽ:
- Lớp 1 (Nhận diện FOB): Khi bạn đến gần xe (khoảng 2m) và nhấn nút trên FOB, FOB sẽ liên tục phát mã ID. Bạn ấn vào núm vặn (Knob), bộ SCU sẽ được đánh thức, thu sóng và đối chiếu mã ID. Nếu đúng mã, SCU cấp điện cho nam châm điện (Solenoid) bên trong cụm vặn, rút chốt chặn để bạn có thể xoay núm vặn. Nếu trộm vặn cố sức khi không có FOB, núm sẽ chỉ xoay tròn (trượt) mà không có tác dụng gì.
- Lớp 2 (Mở khóa động cơ): Khi bạn vặn núm lên chữ “ON”, SCU bắt đầu gửi mã bảo mật (ECM ID) đến cục ECU của xe. Nếu mã này khớp hoàn toàn, ECU mới cho phép bơm xăng hoạt động và IC đánh lửa. Điều này có nghĩa là, dù trộm có đập nát dàn áo, nối tắt dây điện chập vào nhau (như cách trộm khóa cơ), xe vẫn chết lịm vì ECU không nhận được đúng dải mã kỹ thuật số.
Lời khuyên từ thợ khóa: Tuy bảo mật cao, nhưng Smartkey lại sợ… hết pin và nhiễu sóng. Rất nhiều khách dắt bộ hụt hơi chỉ vì đỗ xe cạnh cột thu phát sóng hoặc quên thay pin remote. Hãy chủ động trang bị kiến thức qua bài viết [Hướng dẫn thay pin chìa khóa Smartkey Honda, Yamaha tại nhà chỉ mất 2 phút].
3. Bảng So Sánh Ổ Khóa Cơ Và Ổ Khóa Smartkey
Dựa trên cấu tạo chi tiết ổ khóa xe máy cơ và ổ khóa Smartkey, chúng ta có thể dễ dàng đánh giá ưu nhược điểm qua bảng tổng hợp sau:
| Tiêu chí | Ổ Khóa Cơ (Truyền thống) | Ổ Khóa Smartkey (Thông minh) |
|---|---|---|
| Bảo mật chống trộm | Thấp (Dễ bị vam bẻ nát trong 3s) | Rất Cao (Không có lỗ cắm, không bẻ được) |
| Công nghệ lõi | Lá nhíp đồng, chốt cơ học | Sóng RFID, đối chiếu mã ID điện tử |
| Sự tiện lợi | Thường (Phải cắm, rút chìa thủ công) | Tốt (Tích hợp tìm xe, chống dắt, không cần cắm chìa) |
| Chi phí bảo dưỡng/Thay thế | Rẻ (Thay ruột khóa khoảng 300k – 500k) | Cao (Làm lại chìa hoặc thay SCU tốn 1.5tr – 3tr) |
| Rủi ro thường gặp | Kẹt rãnh bi, chìa mòn rớt mất, lỏng ổ | Hết pin FOB, nhiễu sóng, kẹt nam châm điện do bụi |
4. Kinh nghiệm bảo dưỡng và xử lý sự cố từ chuyên gia
Dù bạn đang sử dụng hệ thống khóa nào, “của bền tại người”. Việc bảo dưỡng định kỳ sẽ giúp bạn tránh những pha “cười ra nước mắt” ngoài đường.
Đối với ổ khóa cơ:
- Tuyệt đối tránh treo quá nhiều chìa khóa rườm rà (móc khóa sắt, khóa nhà) vào chìa khóa xe. Sức nặng khi di chuyển qua ổ gà sẽ làm lõi khóa bị lắc, ăn mòn các lá nhíp đồng nhanh gấp 3 lần bình thường.
- Khi đi mưa về hoặc rửa xe, nếu thấy chìa cắm vào bị rít, hãy dùng bột chì (cạo từ ruột bút chì) rắc vào rãnh chìa. Không được lạm dụng xịt RP7 vì nó sẽ làm trôi lớp mỡ bò bên trong, lâu ngày gây kẹt gỉ sét nặng hơn.
Đối với ổ khóa Smartkey:
- Tuyệt đối không xịt vòi áp lực cao trực tiếp vào núm vặn khi rửa xe. Nước lọt vào có thể làm chập cuộn Solenoid.
- Pin FOB có tuổi thọ khoảng 1.5 – 2 năm. Khi thấy đèn nhấp nháy yếu, khoảng cách nhận sóng gần lại, hãy thay ngay pin CR2032. Luôn ghi nhớ và cất giữ cẩn thận thẻ mã ID (thẻ nhựa trắng có dãy số). Mất thẻ này mà mất luôn remote, bạn sẽ phải thay toàn bộ cụm SCU và ECM với giá rất chát.
Nếu xui rủi ổ khóa của bạn bị trộm bẻ toét lỗ, hoặc hệ thống Smartkey bỗng nhiên “đình công” không nhận sóng, đừng tự ý dùng tuốc nơ vít cạy phá dàn áo. Việc can thiệp không đúng kỹ thuật sẽ làm gãy ngoàm nhựa và chập cháy hệ thống điện tốn kém hơn rất nhiều. Hãy nhấc máy gọi ngay cho thợ sửa khóa tại nhà để được các kỹ thuật viên mang máy đọc lỗi đến tận nơi xử lý, đọc lại mã ID hoặc thay lõi khóa chính hãng một cách an toàn và chuyên nghiệp nhất.
5. FAQs – Câu hỏi thường gặp
1. Xe số bình thường (Wave, Sirius) có nâng cấp lên ổ khóa Smartkey được không? Hoàn toàn được! Hiện nay công nghệ độ chế rất phát triển. Các thợ khóa tay nghề cao có thể lắp ráp bộ Smartkey chính hãng (của Honda SE hoặc Yamaha) lên các dòng xe số, xe ga đời cũ. Quá trình chỉ cần thay cụm khóa trước, cắm jack nối tiếp chứ không cần cắt gọt dây điện zin, đảm bảo an toàn tuyệt đối.
2. Nếu tôi làm rơi mất chìa khóa Smartkey và mất luôn cả thẻ mã ID thì phải làm sao? Đây là trường hợp “chua” nhất. Hãng sẽ yêu cầu thay toàn bộ cụm SCU và ECM (chi phí từ 3-5 triệu tùy xe). Tuy nhiên, thợ khóa chuyên nghiệp bên ngoài hiện nay có các máy quét phần mềm (Smart Tool) có thể đọc lại (Read ID) từ hộp SCU cũ để làm lại chìa mới cho bạn, giúp tiết kiệm đến 60% chi phí.
3. Tại sao ổ khóa cơ thi thoảng lại cắm không lọt chìa vào được? Có thể do có vật lạ (trẻ em nhét tăm, đất cát) lọt vào rãnh, hoặc lá nhíp chặn bên trong đã bị kẹt lò xo (không nảy lên được). Bạn không nên dùng búa gõ hoặc ép mạnh chìa vì sẽ làm gãy chìa trong ổ. Cần dùng nhíp gắp vật cản và dung dịch bôi trơn chuyên dụng để nhả lá nhíp ra.
Việc nắm rõ cấu tạo chi tiết ổ khóa xe máy cơ và ổ khóa Smartkey chính là bước đệm để bạn trở thành một người sử dụng xe thông thái. Chúc các bạn luôn giữ gìn xế yêu an toàn và bền bỉ trên mọi nẻo đường!
